GMS BIOLAB 360
Une plateforme ouverte et modulaire pour automatiser les workflows biologiques
GMS BIOLAB 360 combine une plateforme ouverte et reconfigurable, une gamme de modules OEM et le logiciel GEMS pour automatiser des protocoles biologiques complets, de la préparation d’échantillons à l’analyse.
PRÉSENTATION
Une plateforme flexible et évolutive pour vos laboratoires

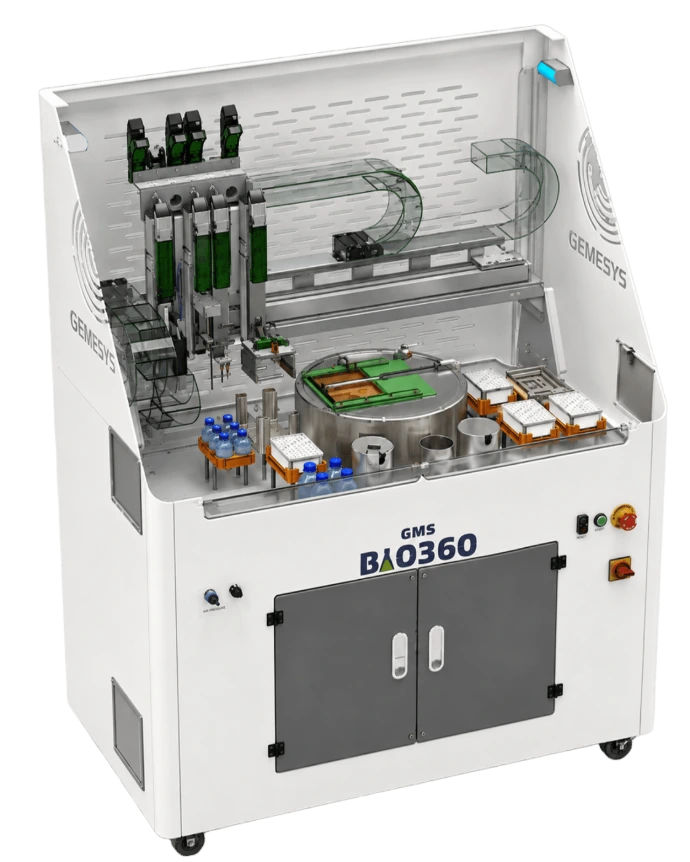

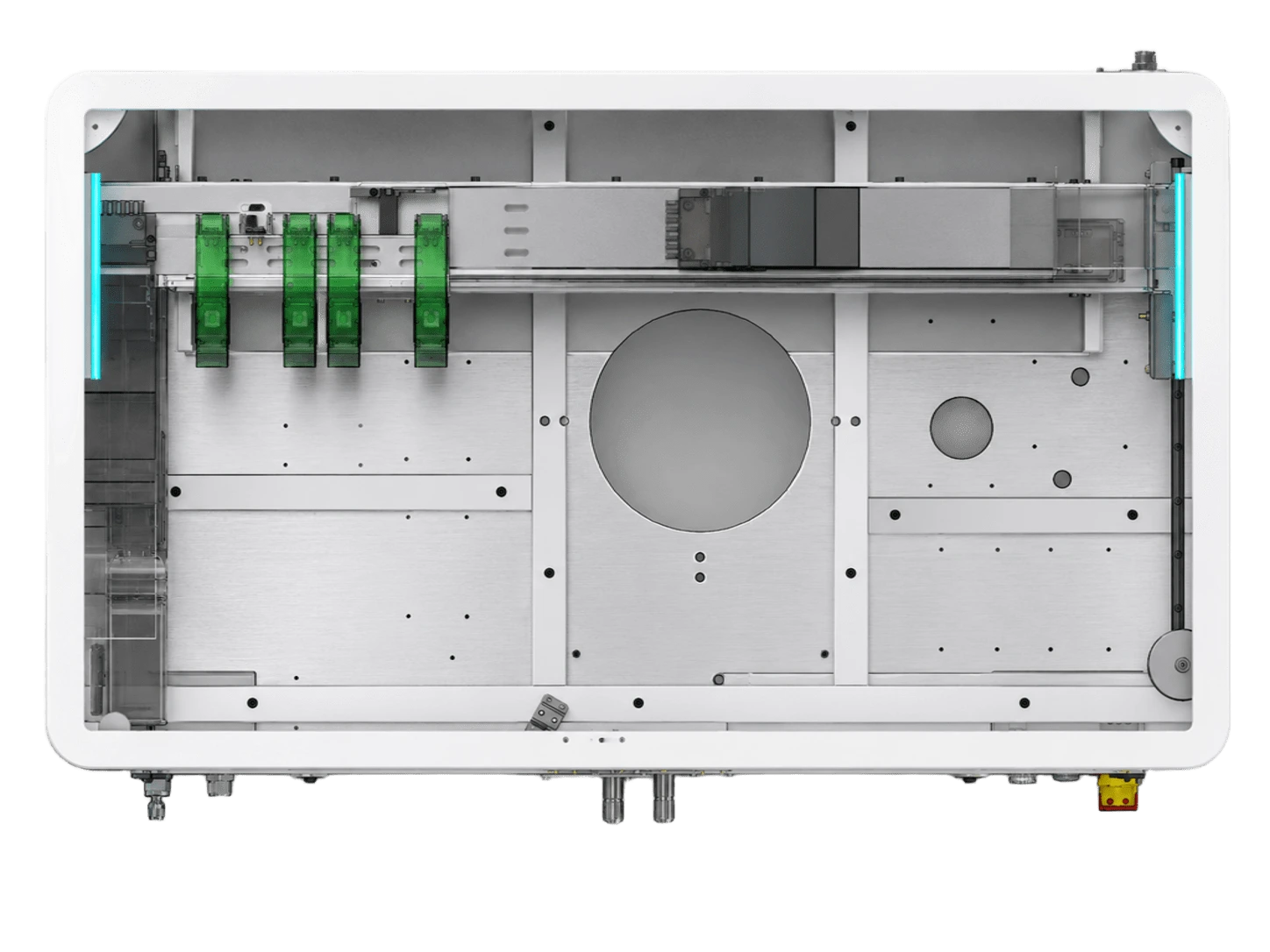

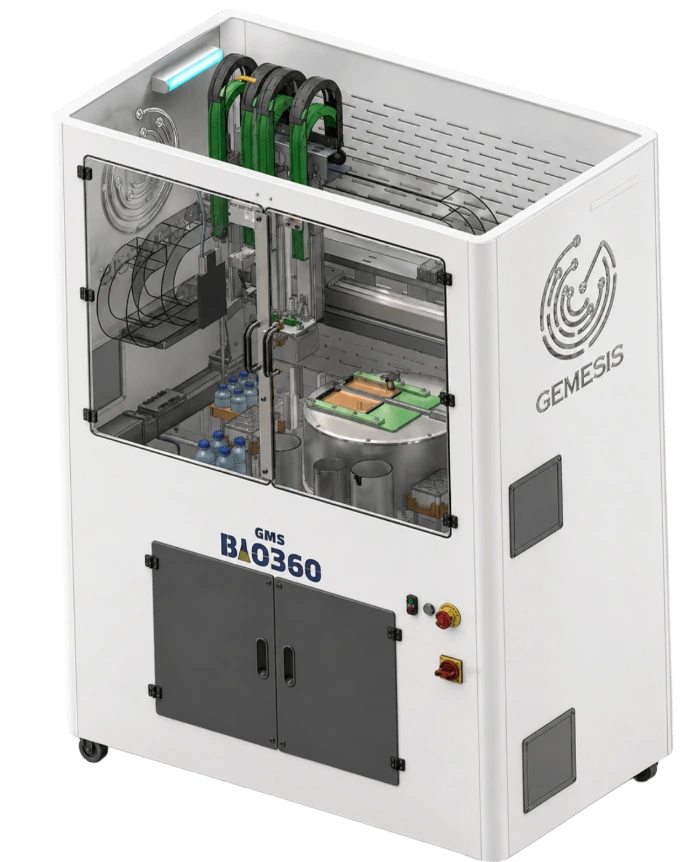

GMS BIOLAB 360 est une plateforme d’automatisation de laboratoire ouverte, modulaire et reconfigurable, conçue pour automatiser des manipulations biologiques allant de la préparation d’échantillons aux protocoles analytiques plus complexes.
La plateforme permet d’associer au sein d’un même système différentes fonctions de laboratoire telles que le pipetage, la centrifugation, l’agitation, le vortex, le pompage, l’aspiration de liquides, la régulation thermique et la manipulation automatisée de plaques ou de consommables.
L’objectif est simple, automatiser un protocole complet tout en conservant la liberté de modifier et de faire évoluer le système.
Une architecture ouverte et reconfigurable
Contrairement à un automate dédié à un protocole unique, BIOLAB 360 repose sur une architecture ouverte.
Les différents modules peuvent être ajoutés, remplacés ou réorganisés afin d’adapter la plateforme à de nouveaux workflows, de nouveaux consommables ou de nouvelles méthodes analytiques.
Cette approche permet de construire une première configuration puis de la faire évoluer en fonction des besoins du laboratoire, sans remettre en cause l’ensemble de l’équipement.
GEMESIS peut également intégrer des instruments tiers, des analyseurs ou des équipements spécifiques au procédé client.
Des modules disponibles indépendamment en OEM
Tous les équipements développés pour BIOLAB 360 sont également disponibles comme modules OEM indépendants.
Ils peuvent être utilisés :
- dans une plateforme GMS BIOLAB 360 ;
- dans une machine développée par un intégrateur ;
- dans un équipement existant ;
- comme base d’un développement OEM spécifique.
Les modules sont conçus pour faciliter leur intégration mécanique, électrique et logicielle.
GEMS, le logiciel au cœur de BIOLAB 360
La plateforme est pilotée par une version de GEMS adaptée aux applications de laboratoire.
GEMS permet de coordonner les différents modules, de construire les séquences automatisées, de paramétrer les protocoles et de gérer les données générées pendant les manipulations.
L’architecture logicielle reste ouverte afin de permettre la communication avec les équipements GEMESIS comme avec des instruments externes.
Applications
Biologie cellulaire
Automatisez vos cultures cellulaires et manipulations pour des résultats fiables.
Un projet d’automatisation en biologie ?
Notre équipe est à votre écoute.
Les 7 modules standard de BIOLAB 360
Une plateforme modulaire pour répondre à vos besoins actuels et futurs.

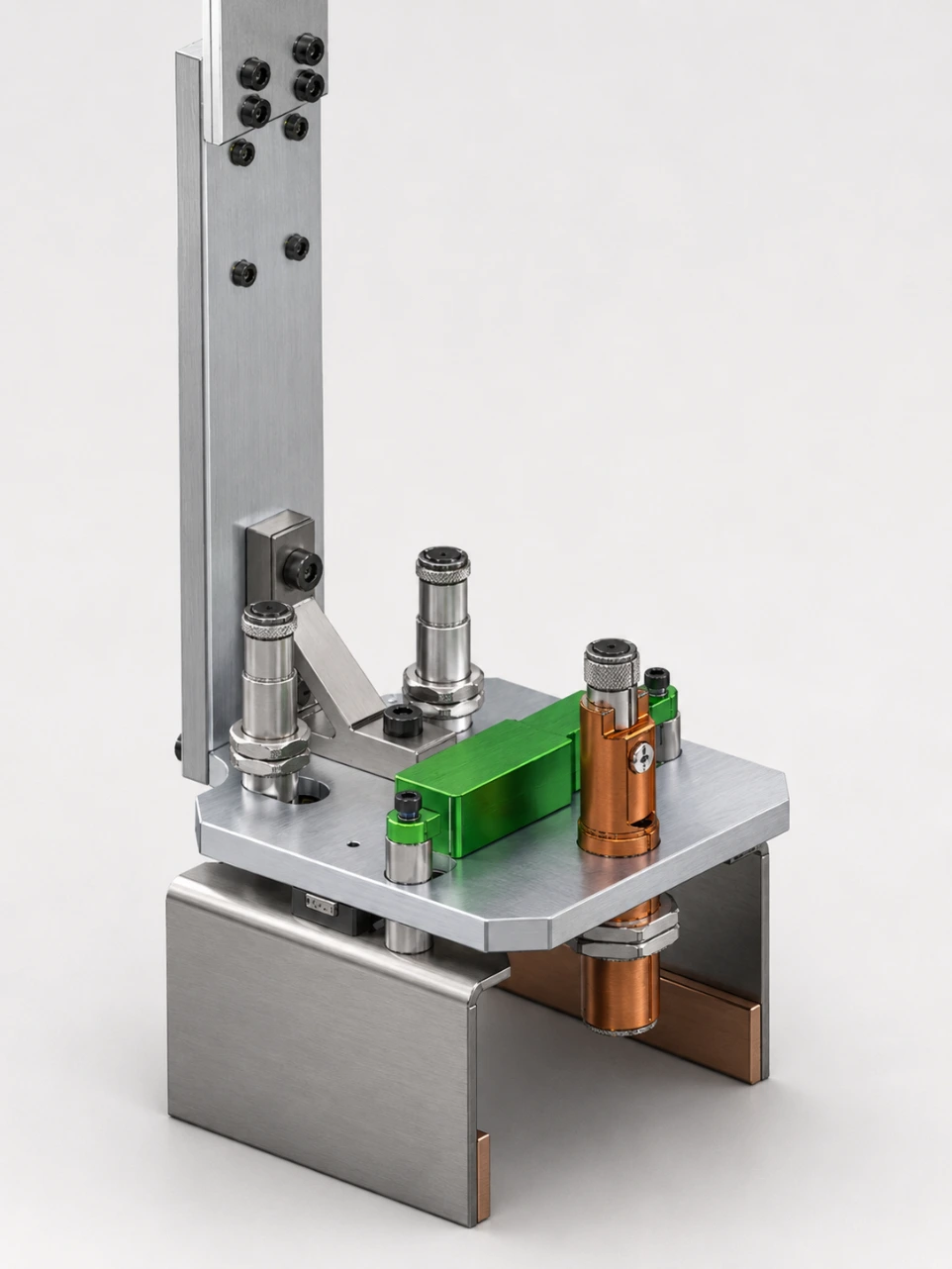

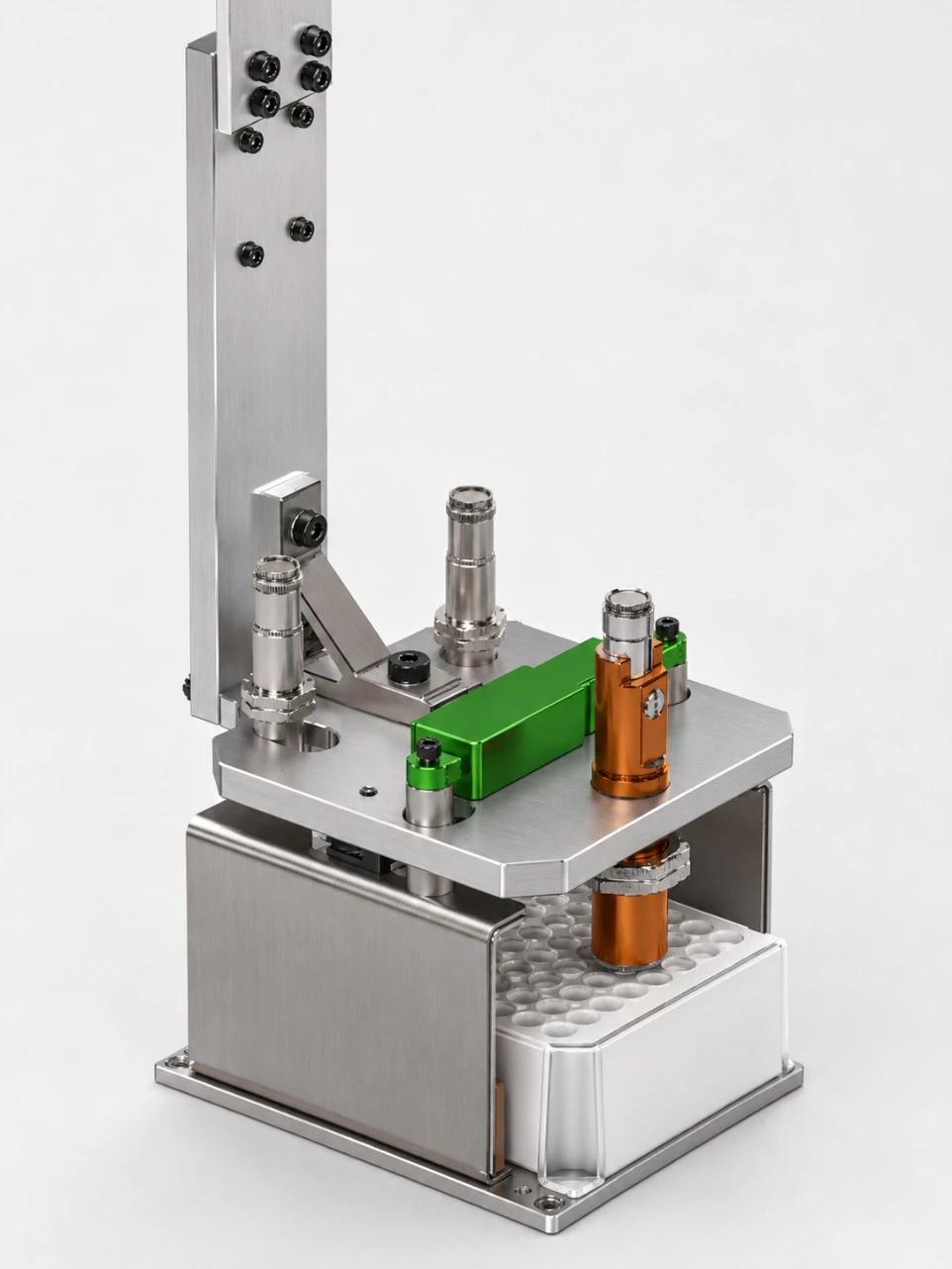

eGripper
Manipulation de consommables précise et flexible
Le module eGripper assure la manipulation automatisée de tous vos consommables de laboratoire (plaques, tubes, réservoirs, flacons, pointes, etc.) avec une grande précision, fiabilité et flexibilité. Grâce à son système de pinces interchangeable et à une très grande force intelligente, il s’adapte à une large variété de formats et de matériaux, tout en s’intégrant facilement dans la plateforme BIOLAB 360 ou en standalone (OEM).
Fonctionnalités
- Large compatibilité de consommables
- Haute précision et contrôle de force
- Pinces interchangeables
- Détection et contrôle de la prise
- Intégration simple dans vos workflows
- Disponible en version OEM
Exemples d’applications
- Chargement de plaques et tubes
- Transfert entre modules
- Manipulation de réservoirs et flacons
- Préparation de workflows ELISA
- Transfert vers LC-MS/MS
- Applications en culture cellulaire
- Intégration dans des protocoles de criblage
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

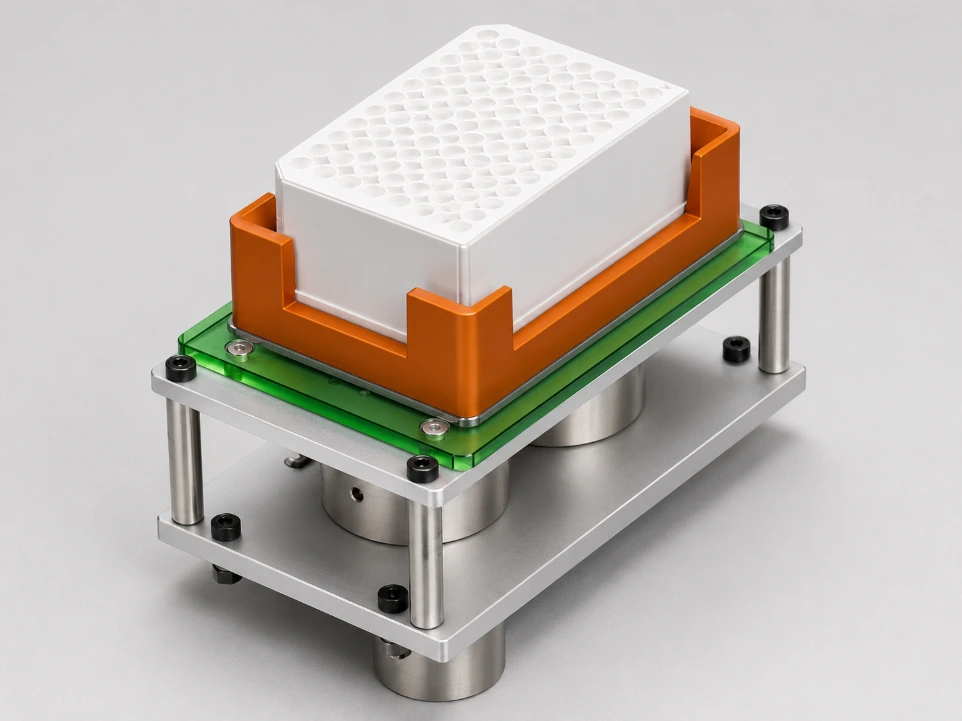

eShake
Agitation contrôlée pour une meilleure homogénéisation
Le module eShake assure l’agitation automatisée des plaques, tubes et réservoirs, avec un contrôle précis de la vitesse, du type de mouvement et de la durée. Il garantit une homogénéisation optimale des échantillons pour de nombreuses applications en biologie moléculaire, cellulaire ou protéomique.
Fonctionnalités
- Plusieurs modes d’agitation (orbital, linéaire, double)
- Vitesse et durée programmables
- Compatible plaques, tubes et réservoirs
- Intégration simple dans des workflows automatisés
- Réduction des variations expérimentales
- Disponible en version OEM
Exemples d’applications
- Homogénéisation de réactifs et tampons
- Resuspension de cellules ou de billes
- Préparation de librairies (NGS)
- Incubations avec agitation
- Protocoles ELISA
- Préparation d’échantillons pour LC-MS/MS
- Applications en culture cellulaire
- Intégration dans des workflows multi-étapes
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

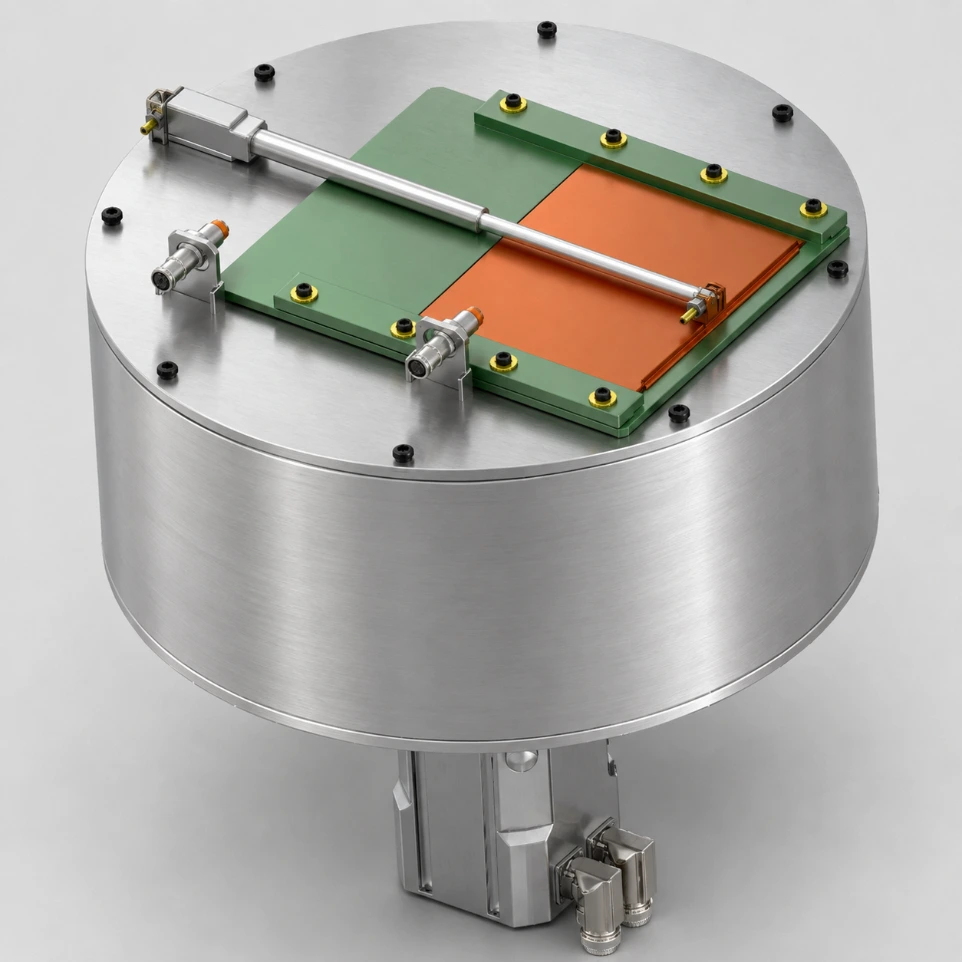

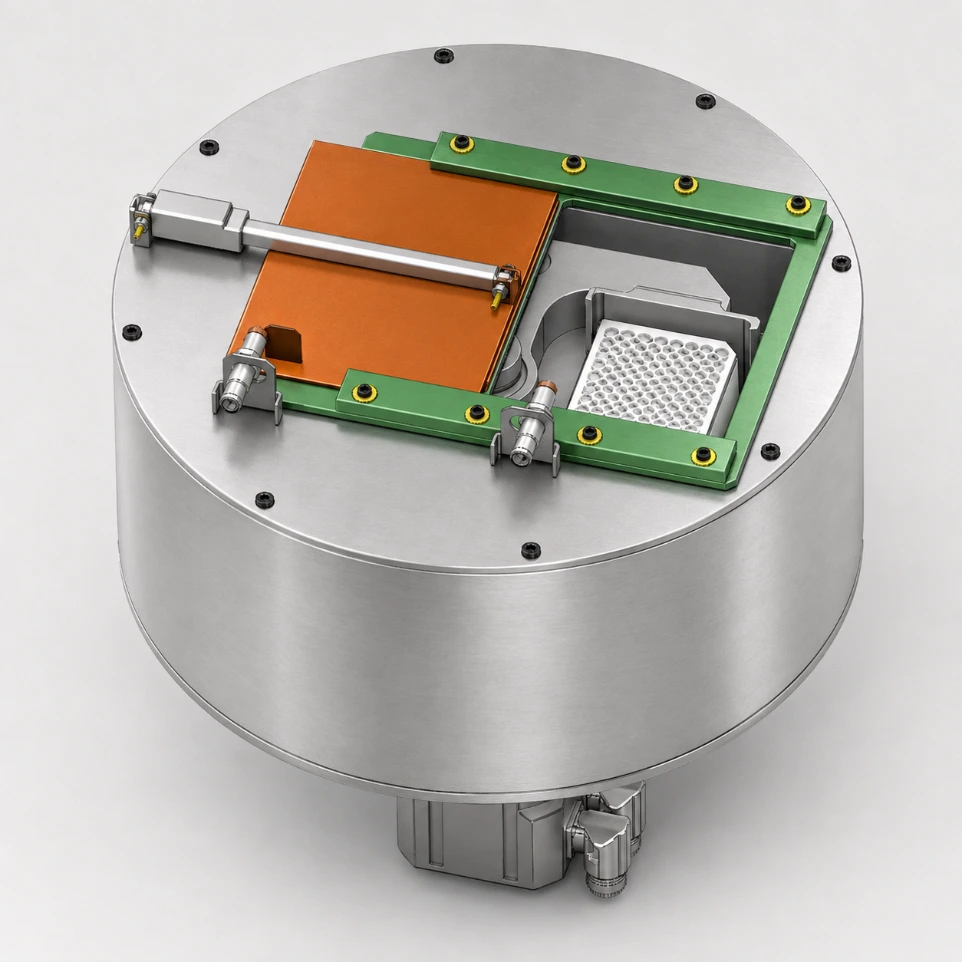

eCentrifuge
Centrifugation de plaques et tubes, rapide et fiable
Le module eCentrifuge assure la centrifugation automatisée de plaques, tubes et strips, avec un contrôle précis de la vitesse, du temps et des profils d’accélération/décélération. Il s’intègre parfaitement dans la plateforme BIOLAB 360 pour la préparation d’échantillons, les protocoles de purification et les applications de biologie moléculaire, cellulaire ou protéomique.
Fonctionnalités
- Compatible plaques, tubes et strips
- Contrôle précis de la vitesse et du temps
- Multiples rotors et adaptateurs
- Gestion des profils d’accélération/décélération
- Intégration dans des workflows automatisés
- Disponible en version OEM
Exemples d’applications
- Préparation d’échantillons (ADN, ARN, protéines)
- Purification et nettoyage (beads, colonnes)
- Séparation cellulaire
- Protocoles ELISA et immunoessais
- Préparation pour LC-MS/MS
- Applications en culture cellulaire
- Intégration dans des workflows multi-étapes
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

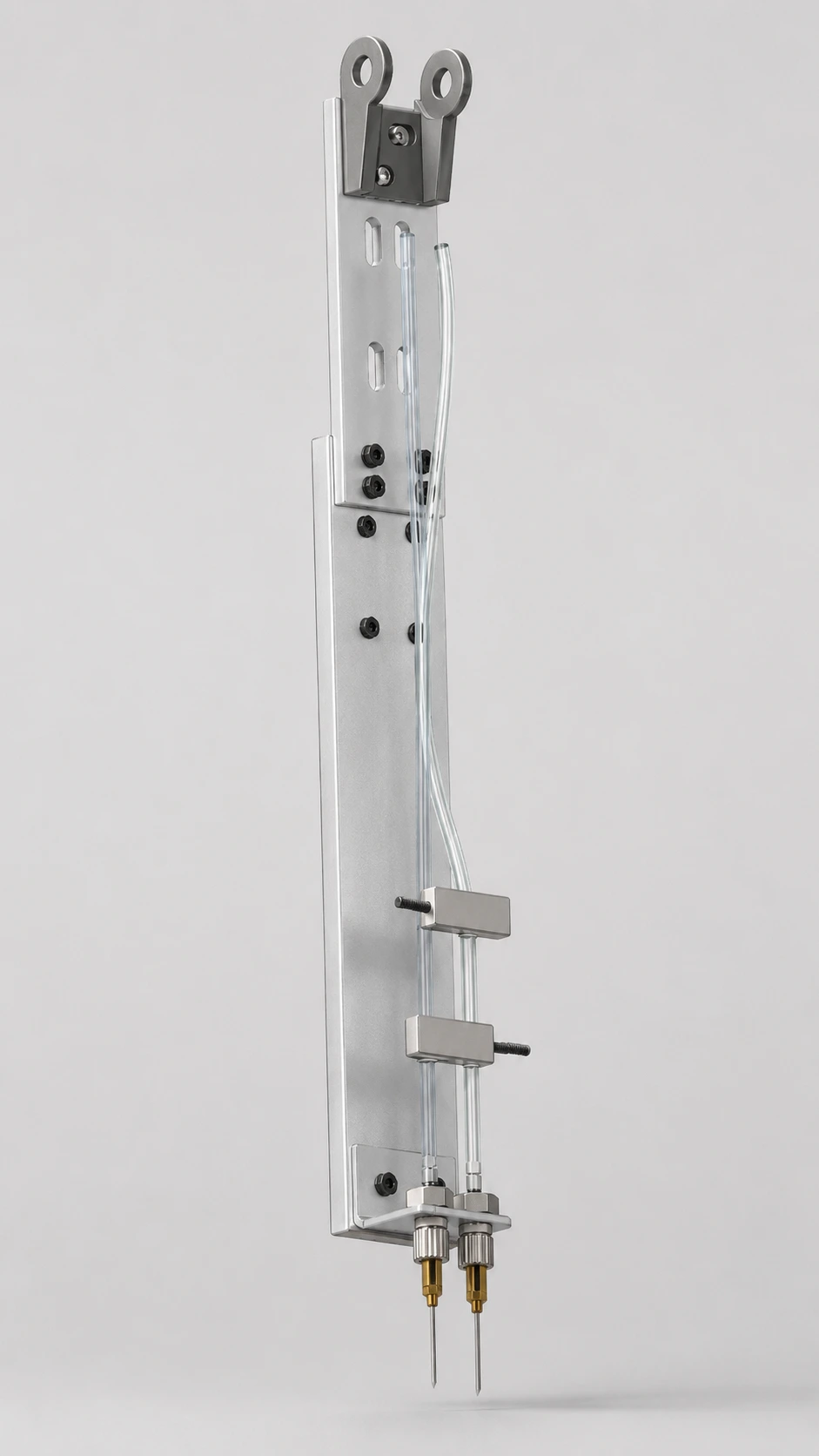

eVac
Aspiration de liquides rapide, précise et sans contamination
Le module eVac assure l’aspiration automatisée de liquides dans les plaques, tubes et réservoirs, avec un contrôle précis du volume et une gestion optimisée des déchets. Il est conçu pour des applications variées comme le lavage de plaques, l’élimination de surnageants ou la préparation d’échantillons, tout en garantissant fiabilité, reproductibilité et sécurité.
Fonctionnalités
- Aspiration multi-canaux haute précision
- Gestion optimisée des déchets liquides
- Compatible plaques, tubes et réservoirs
- Prévention de la contamination croisée
- Paramètres d’aspiration personnalisables
- Intégration dans des workflows automatisés
- Disponible en version OEM
Exemples d’applications
- Lavage de plaques ELISA
- Élimination de surnageants
- Préparation d’échantillons (précipitation, purification)
- Workflows de culture cellulaire
- Extraction d’acides nucléiques
- Préparation pour LC-MS/MS
- Applications de criblage haute cadence
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

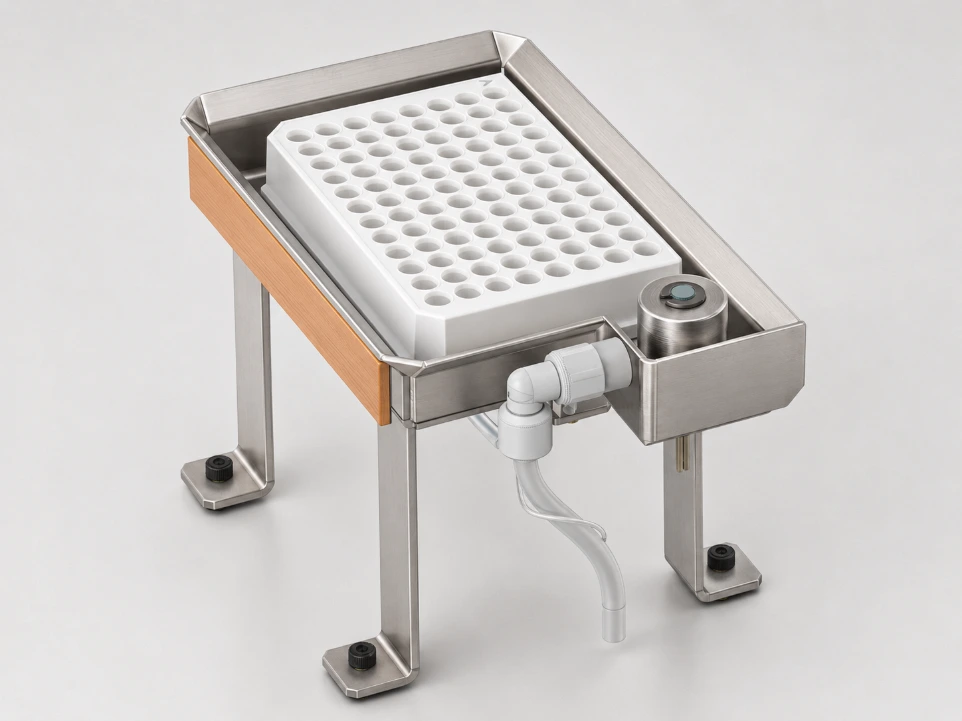

eWater Bath
Contrôle thermique précis et uniforme
Le module eWater Bath assure le contrôle précis de la température pour vos échantillons, en maintenant une homogénéité de température optimale dans toute la plaque. Il est conçu pour répondre aux besoins des applications sensibles à la température, comme l’incubation, la lyse cellulaire, les réactions enzymatiques ou la préparation d’échantillons pour des analyses en aval.
Fonctionnalités
- Plage de température étendue
- Haute précision et stabilité
- Homogénéité thermique sur toute la plaque
- Compatibilité plaques 96/384 puits et formats personnalisés
- Intégration simple dans les workflows automatisés
- Disponible en version OEM
Exemples d’applications
- Incubation d’échantillons
- Réactions enzymatiques
- Lyse cellulaire
- Hybridation (ELISA, blot, etc.)
- Maintien à température de réactifs
- Préparation d’échantillons pour LC-MS/MS
- Étapes de dénaturation / renaturation
- Applications en biologie moléculaire et en culture cellulaire
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

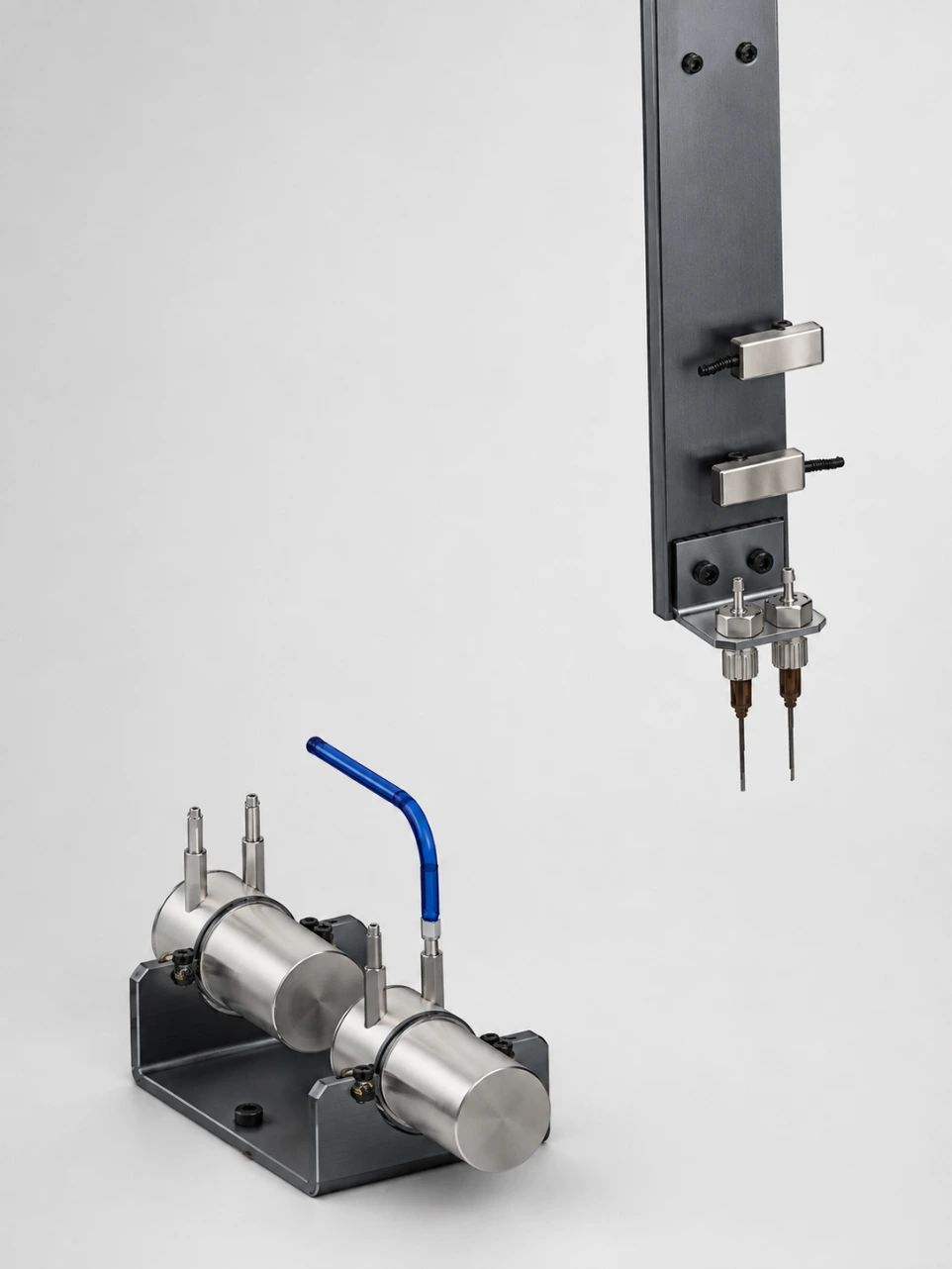

ePump
Pompage et distribution de liquides
Le module ePump assure le transfert, le dosage et la distribution de liquides avec une grande précision et une excellente reproductibilité. Il permet d’automatiser des étapes de remplissage, de vidange, de dilution ou de distribution de réactifs dans différents formats (plaques, tubes, flacons, réservoirs), en s’intégrant facilement dans les workflows de la plateforme BIOLAB 360 ou en version OEM.
Fonctionnalités
- Pompage précis et reproductible
- Large plage de volumes
- Compatible avec une grande variété de liquides
- Gestion de plusieurs sources et destinations
- Intégration simple dans les workflows automatisés
- Disponible en version OEM
Exemples d’applications
- Remplissage et distribution de réactifs
- Dilution d’échantillons
- Transfert entre réservoirs, plaques et tubes
- Lavage de systèmes (tubing, aiguilles)
- Préparation de tampons et de solutions
- Alimentation de cultures cellulaires
- Intégration dans des workflows ELISA
- Préparation pour LC-MS/MS
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements

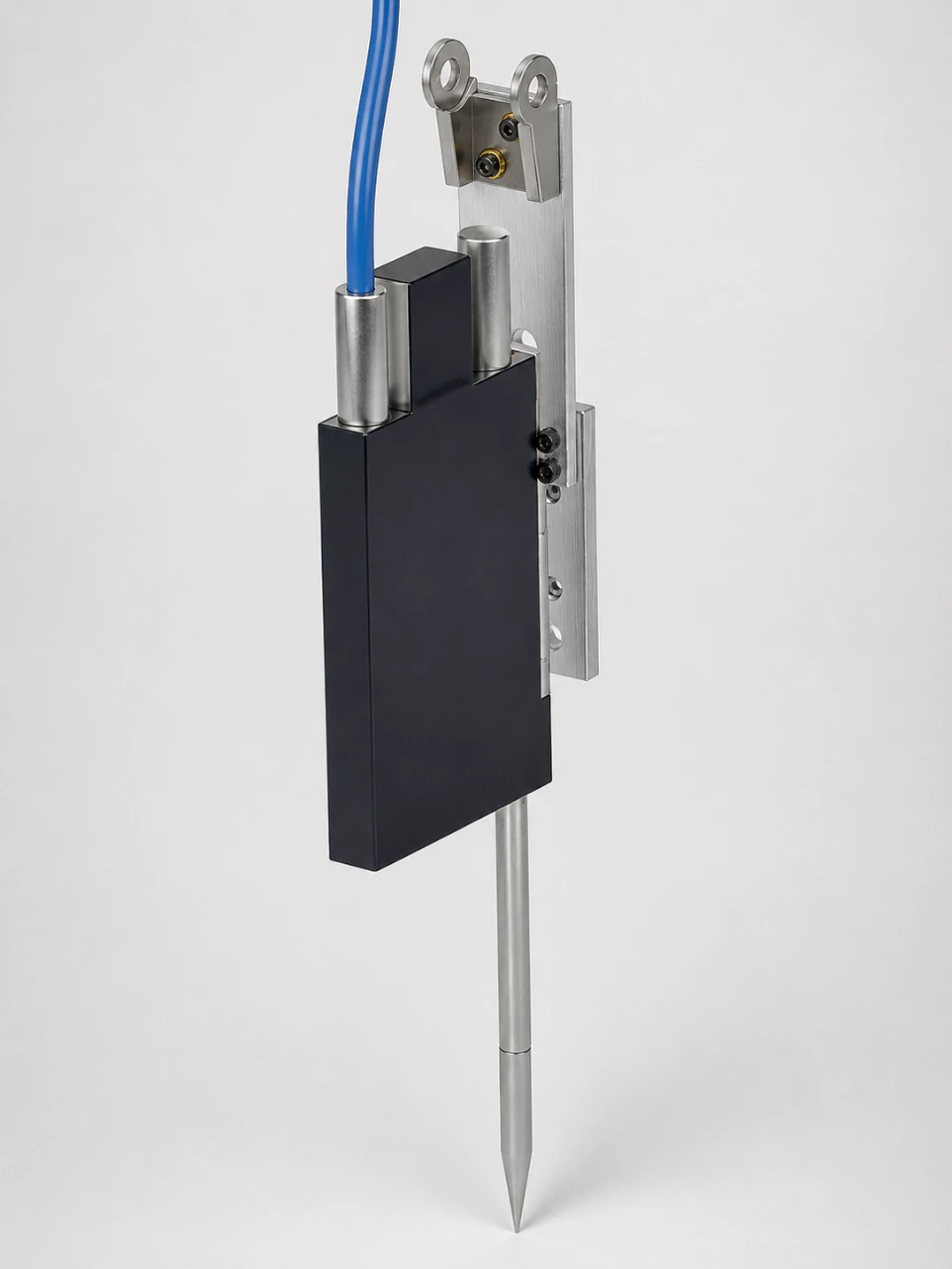

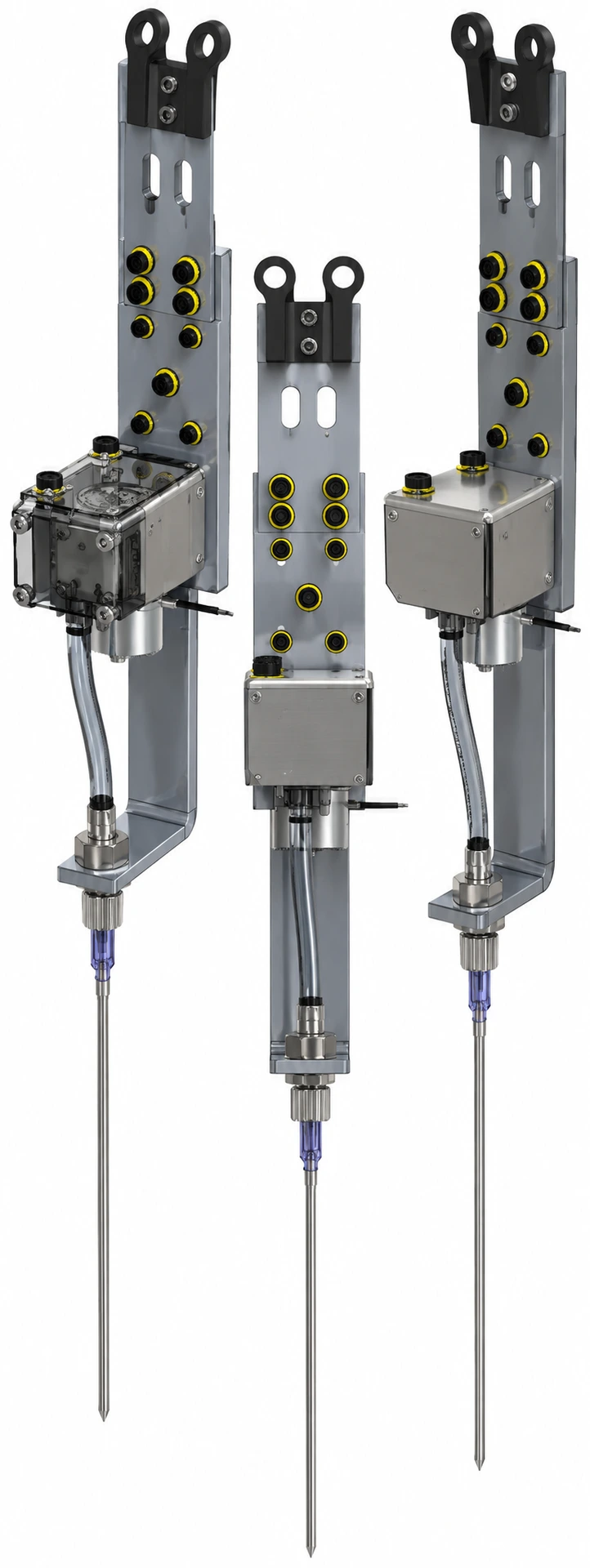

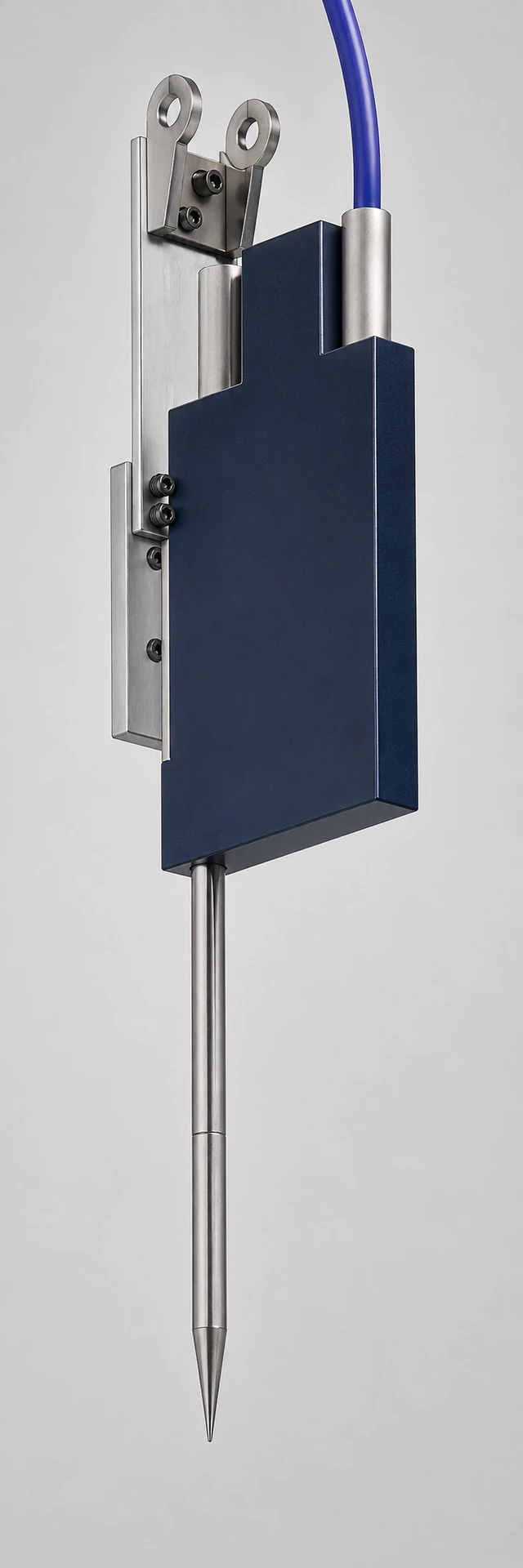

ePipetting
Manipulation de liquides haute précision
Le module ePipetting assure la distribution, le transfert et la dilution de liquides avec une grande précision. Il est compatible avec différents formats de pointes et de consommables (plaques 96 puits, tubes, réservoirs, etc.).
Fonctionnalités
- Large plage de volumes
- Haute précision et reproductibilité
- Compatible plaques 96/384 puits et tubes
- Changement automatique de pointes
- Intégration facile dans la plateforme ou en OEM
Exemples d’applications
- Préparation d’échantillons
- Distribution de réactifs
- Dilution et préparation de gammes
- Remplissage de plaques 96 puits
- Workflows ELISA
- Préparation pour LC-MS/MS
Disponible en OEM
Ce module est également disponible comme module OEM indépendant pour intégration dans vos propres équipements.
GMS BIOLAB 360 s’adapte à de nombreux protocoles de laboratoire, de la préparation d’échantillons à l’analyse. Sa conception modulaire permet de combiner plusieurs fonctions dans une même séquence automatisée, tout en conservant la liberté de faire évoluer le système selon vos besoins.
Nos applications phares
Trois domaines d’application clés, illustrant la polyvalence de GMS BIOLAB 360
ELISA
Automatisez vos tests ELISA de la préparation des échantillons à la lecture des résultats.
Applications typiques
- Préparation et dilution d’échantillons
- Distribution de réactifs
- Incubation et agitation
- Lavage et aspiration de plaques
- Lecture et analyse des résultats
Préparation d'échantillon (LC-MS/MS)
Préparez vos échantillons pour LC-MS/MS avec précision et reproductibilité.
Applications typiques
- Préparation et extraction d’échantillons
- Dilution et préparation de gammes
- Distribution et transfert de liquides
- Gestion de plaques et tubes
- Enchaînement automatisé des étapes
Biologie cellulaire
Automatisez vos cultures cellulaires et manipulations pour des résultats fiables et reproductibles.
Applications typiques
- Manipulation de cultures cellulaires
- Préparation de milieux et réactifs
- Distribution et changement de milieux
- Centrifugation de plaques et tubes
- Incubation et contrôle thermique
Autres applications
BIOLAB 360 peut être configurée pour automatiser tout ou partie de nombreux workflows de laboratoire.
Préparation d’échantillons
Distribution de liquides
Dilution et gammes
Lavage et aspiration
Centrifugation
Agitation et homogénéisation
Incubation et contrôle thermique
Gestion de plaques 96/384 puits
Préparation de solutions et réactifs
Manipulation de consommables
Enchaînement de protocoles
Autres applications sur mesure
Une application spécifique ?
Nos équipes vous accompagnent pour définir la configuration la plus adaptée à vos protocoles et, si nécessaire, développer des modules sur mesure.
Caractéristiques générales
Une plateforme conçue pour s’adapter à vos besoins, aujourd’hui et demain.
| Caractéristique | Spécification |
|---|---|
| Type de plateforme | Modulaire et reconfigurable |
| Nombre de modules | Jusqu’à 7 modules (configuration standard) |
| Dimensions (L × P × H) | 1 200 × 800 × 750 mm (exemple de configuration) |
| Zone de travail | Plateaux, tubes, flacons, consommables standards (96 / 384 puits, formats personnalisés) |
| Contrôle | Logiciel GEMS (PC industriel intégré ou externe) |
| Alimentation | 230 V AC – 50/60 Hz |
| Communication | Ethernet, entrées/sorties numériques, protocoles ouverts |
| Poids | En fonction de la configuration |
| Environnement d’utilisation | Laboratoire (18–28 °C, HR 20–80 %) |
| Conformité | CE, normes applicables (sur demande) |
Une architecture évolutive
Ajoutez, remplacez ou réorganisez les modules selon vos besoins. La plateforme s’adapte à vos protocoles et à l’évolution de votre laboratoire.
Spécifications des modules principaux
Les performances de chaque module ont été optimisées pour les applications biologiques.
ePipetting
- Plage de volume : 0,5 – 1 000 µL
- Précision : ≤ 2 % (à 10 µL)
- Formats compatibles : 96 / 384 puits
eGripper
- Charge utile : jusqu’à 2 kg
- Formats : plaques, tubes, flacons
- Précision de position : ± 0,1 mm
eCentrifuge
- Accélération max. : 2 000 g
- Formats : plaques, tubes 1,5 / 2 mL
- Cycle typique : 500 – 2 000 g
eShake
- Plage de vitesse : 100 – 3 000 rpm
- Type de mouvement : orbital / linéaire
- Formats : plaques, tubes, flacons
Intégration d’instruments tiers
BIOLAB 360 peut intégrer des analyseurs, lecteurs de plaques ou autres instruments du marché.
Fonctionnalités
- Communication via protocoles ouverts
- Synchronisation avec les séquences GEMS
- Solution adaptée à vos équipements existants
Environnement logiciel
La plateforme est pilotée par une version de GEMS adaptée aux applications de laboratoire.
Fonctionnalités
- Création et édition de protocoles
- Coordination des modules et instruments tiers
- Gestion et traçabilité des données
- Interface intuitive
eVac
- Vide max. : -800 mbar
- Débit : jusqu’à 10 L/min
- Formats : plaques 96 / 384 puits
eWater Bath
- Plage de température : 4 – 90 °C
- Précision : ± 0,5 °C
- Formats : plaques, tubes, flacons
ePump
- Débit : 0,1 – 100 mL/min
- Types de liquide : aqueux, tampons, réactifs biologiques
- Compatibilité : tuyaux standards
